GAMBAR SIKLUS OTTO DAN SIKLUS DIESEL


Siklus Otto

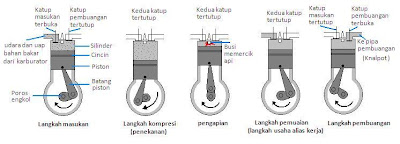

Ini adalah gambar mesin pembakaran dalam empat langkah alias empat tak… Mula-mula campuran udara dan uap bensin mengalir dari karburator menuju silinder pada saat piston bergerak ke bawah (langkah masukan). Selanjutnya campuran udara dan uap bensin dalam silinder ditekan secara adiabatik ketika piston bergerak ke atas (langkah kompresi alias penekanan). Karena ditekan secara adiabatik maka suhu dan tekanan
campuran meningkat. Pada saat yang sama, busi memercikkan bunga api sehingga campuran udara dan uap bensin terbakar. Ketika terbakar, suhu dan tekanan gas semakin bertambah. Gas bersuhu tinggi dan bertekanan tinggi tersebut memuai terhadap piston dan mendorong piston ke bawah (langkai pemuaian). Selanjutnya gas yang terbakar dibuang melalui katup pembuangan dan dialirkan menuju pipa pembuangan (langkah pembuangan). Katup masukan terbuka lagi dan keempat langkah diulangi.


Perlu diketahui bahwa tujuan dari adanya langkah kompresi alias penekanan adiabatik adalah menaikkan suhu dan tekanan campuran udara dan uap bensin. Proses pembakaran pada tekanan yang tinggi akan menghasilkan suhu dan tekanan (P = F/A) yang sangat besar. Akibatnya gaya dorong (F = PA) yang dihasilkan selama proses pemuaian menjadi sangat besar. Mesin motor atau mobil menjadi lebih bertenaga… Walaupun tidak ditekan, campuran udara dan uap bensin bisa terbakar ketika si busi memercikkan bunga api. Tapi suhu dan tekanan gas yang terbakar tidak terlalu tinggi sehingga gaya dorong yang dihasilkan juga kecil. Akibatnya mesin menjadi kurang bertenaga.


Proses perubahan bentuk energi dan perpindahan energi pada mesin pembakaran dalam empat langkah di atas bisa dijelaskan seperti ini : Ketika terjadi proses pembakaran, energi potensial kimia dalam bensin + energi dalam udara berubah menjadi kalor alias panas. Sebagian kalor berubah menjadi energi mekanik batang piston dan poros engkol, sebagian kalor dibuang melalui pipa pembuangan (knalpot). Sebagian besar energi mekanik batang piston dan poros engkol berubah menjadi energi mekanik kendaraan (kendaraan bergerak), sebagian kecil berubah menjadi kalor alias panas… Panas timbul akibat adanya gesekan.



Proses pemuaian dan penekanan secara adiabatik pada siklus otto bisa digambarkan melalui diagram di bawah… (Diagram ini menunjukkan model ideal dari proses termodinamika yang terjadi pada mesin pembakaran dalam yang menggunakan bensin).





Campuran udara dan uap bensin masuk ke dalam silinder (a). Selanjutnya campuran udara dan uap bensin ditekan secara adiabatik (a-b). Perhatikan bahwa volume silinder berkurang… Campuran udara dan uap bensin dipanaskan pada volume konstan – campuran dibakar (b-c). Gas yang terbakar mengalami pemuaian adiabatik (c-d). Pendinginan pada volume konstan – gas yang terbakar dibuang ke pipa pembuangan dan campuran udara + uap bensin yang baru, masuk ke silinder (d-a).



Siklus Diesel

Prinsip kerja mesin diesel mirip seperti mesin bensin. Perbedaannya terletak pada langkah awal kompresi alias penekanan adiabatik (penekanan adiabatik = penekanan yang dilakukan dengan sangat cepat sehingga kalor alias panas tidak sempat mengalir menuju atau keluar dari sistem. Sistem untuk kasus ini adalah silinder). Kalau dalam mesin bensin, yang ditekan adalah campuran udara dan uap bensin, maka dalam mesin diesel yang ditekan hanya udara saja… Penekanan secara adiabatik menyebabkan suhu dan tekanan udara meningkat. Selanjutnya injector alias penyuntik menyemprotkan solar. Karena suhu dan tekanan udara sudah sangat tinggi maka ketika solar disemprotkan ke dalam silinder, si solar langsung terbakar… Tidak perlu pake busi lagi. Perhatikan besarnya tekanan yang ditunjukkan pada diagram di bawah… bandingkan dengan besarnya tekanan yang ditunjukkan pada diagram siklus otto



Diagram ini menunjukkan siklus diesel ideal alias sempurna… Mula-mula udara ditekan secara adiabatik (a-b), lalu dipanaskan pada tekanan konstan – penyuntik alias injector menyemprotkan solar dan terjadilah pembakaran (b-c), gas yang terbakar mengalami pemuaian adiabatik (c-d), pendinginan pada volume konstan – gas yang terbakar dibuang ke pipa pembuangan dan udara yang baru, masuk ke silinder (d-a). Selengkapnya bisa dipelajari di dunia perteknik-otomotifan.Gurumuda hanya memberimu pengetahuan dasar saja.


Dari penjelasan yang bertele-tele di atas, kita bisa menyimpulkan bahwa setiap mesin kalor pada dasarnya memiliki zat kerja tertentu. Zat kerja untuk mesin uap adalah air, zat kerja untuk mesin bensin adalah udara dan uap bensin, zat kerja untuk mesin diesel adalah udara dan solar. Zat kerja biasanya menyerap kalor pada suhu yang tinggi (QH), melakukan usaha alias kerja (W), lalu membuang kalor sisa pada suhu yang lebih rendah (QL). Karena si energi kekal, maka QH = W + QL.
